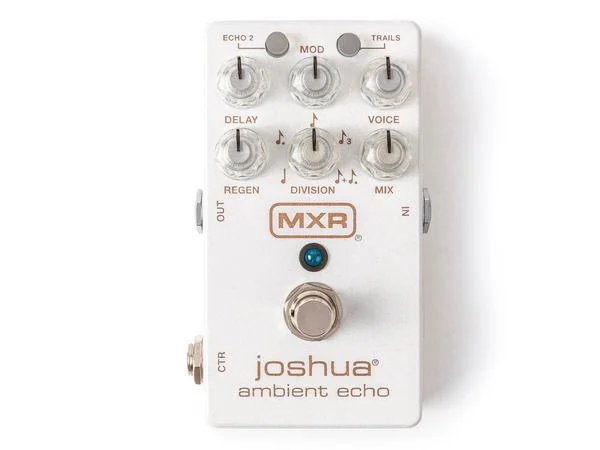

MXR Joshua Ambient Echo – M309

Description

L’M309 Joshua Ambient Echo è il pedale effetto di casa
MXR in grado di riprodurre le atmosfere ambienttipiche degli anni ’60, ’70 e ’80 miscelando due
echoe una
modulazione. Grazie al controllo
Divisionè possibile selezionare il tempo delle ripetizioni primarie,aggiungendo le secondarie a 1/4 del tempo con la manopolaEcho 2. Il controllo Mod regola l’intensità dellamodulazione, mentre la manopola Voice gestisce il mix delleottave (-1, +1, +2).
L’
MXR Joshua Ambient Echo è costruito su una base disuoni e texture meticolosamente regolati che si combinano percreare le sonorità ricche e atmosferiche e il grande sensodello spazio che sono stati il segno distintivo diinnumerevoli brani classici. Il cuore di questo pedale sonole impostazioni del
Delay, che permettono non solo diregolare il tempo e il numero di ripetizioni (controlli
Delay e
Regen), ma anche il loro rimo. Ruotandoil controllo Division, è possibile scegliere tra note da 1/4,note da 1/8 puntate, note da 1/8, terzine da 1/8 e un doppiodelay con nota da 1/8 più nota da 1/8 puntata. Premendo iltasto
Trails il delay continua anche dopo averdisattivato il pedale. Il controllo
Echo 2, invece,aggiunge una serie di ripetizioni da 1/4 che possono essereregolate attraverso le impostazioni avanzate. Per controllaredirettamente il tempo del delay è possibile collegare un
tap tempo o un controllo esterno tramite il jack
CTR. Tramite controllo esterno è possibilemassimizzare il feedback per un delay “congelato”. Lamodulazione, regolabile con il controllo
Mod, permettedi perfezionare le texture dell’effetto e il controllo Voiceabbassa il segnale di un’ottava e lo alza di una e di dueottave, offrendo sonorità simili a un organo. Se leregolazioni di base non sono sufficienti per trovare ilproprio suono, le funzioni avanzate permettono di regolarefino a 12 parametri diversi in base al modo in cui i LEDlampeggiano al mix del delay secondario.
L’MXR Joshua Ambient Echo non è solo un delay, ma un pedalecompleto per chi ama le sonorità ambient atmosferiche ericche grazie al mix di due echo, modulazione, pitch e variemodalità avanzate. Uscendo con un cavo TRS è possibileutilizzare il pedale in
Stereo.

Controlli

• Echo 2: aggiunge il delay secondario con suddivisioni da1/4 rispetto al tempo del delay principale (indicate dal LEDblu), indipendentemente dalle impostazioni della manopolaDivision; le suddivisioni possono essere modificate tramite icontrolli avanzati
• Trails: attiva/disattiva la modalità Trails (il LEDrosso indica l’attivazione): quando attiva, spegnendol’effetto, il delay non viene interrotto bruscamente macontinua e si estingue gradualmente
• Delay: regola il tempo del delay; il decay aumentaautomaticamente incrementando il tempo del delay, ma può essereregolato tramite i controlli avanzati
• Mod: regola i parametri rate e depth della modulazionedel delay contemporaneamente; possono essere regolatiseparatamente tramite le impostazioni avanzate
• Voice: regola il mix del segnale con un pitch di -1, +1e +2 ottave polifoniche
• Regen: imposta il numero di ripetizioni; impostando lamanopola al massimo si ottiene un delay infinito con la qualitàdel suono che degrada nel tempo
• Division: seleziona le suddivisioni del delay primario
• Mix: gestisce il volume generale dell’effetto; il rangeva da effetto spento a un volume dell’effetto pari a quello delsegnale pulito
• CTR: permette di collegare un pedale di espressione percontrollare le impostazioni o un tap tempo per cambiare iltempo selezionato con la manopola Division

Controlli avanzati

• Premere e tenere premuto il tasto Echo 2
• Delay: permette di selezionare la modalità dilampeggiamento dei LED che indicano il tempo degli echo. Con lamanopola al minimo i LED lampeggeranno in maniera morbida, conla manopola al massimo in maniera più netta. LED principaleindica il tempo dell’echo primario, il LED del pulsante Echo 2quello del tempo dell’echo secondario
• Mod: attiva/disattiva la modalità Symmetrical Regen (illed del pulsante Trails lampeggia in sequenza quando attiva):attiva di default, permette di regolare allo stesso modo ildecay dei due echo; per disattivarla,
• tenendo premuto il tasto Echo 2 e ruotare la manopola Mod insenso antiorario
• Voice:attiva/disattiva la modalità Stereo (i led deipulsanti lampeggiano in sequenza)
• Regen: regola il parametro Regen del secondo Echo inbase a come è impostato il parametro Regen del delay principale
• Tap: permette di utilizzare il tap tempo sul delaysecondario
• Mix: regola il mix del secondo delay rispetto al mix deldelay principale

Controlli avanzati

• Premere e tenere premuto il tasto Trails
• Delay: attiva/disattiva il lampeggiamento del led Trailsin base al tempo di riferimento (1/4)
• Mod: regola la profondità della modulazione. Attivandoquesta modalità la sola manopola MOD regola la velocità, mentretenendo premuto il tasto Trails regola la profondità. Una voltaattivata la modalità, il Depth e il Rate della modulazioneverranno gestiti separatamente; per ripristinare
• Voice: aggiunge un filtro passa bassi regolabile alfeedback dei delay. Da un minimo (di fabbrica) di 12 kHz,passando per 2 kHz a metà e a 200 Hz con la manopola al massimo
• Regen:regola il decay del riverbero. Di default, lalunghezza del riverbero viene controllata insieme al tempo deldelay dalla manopola Delay; tenendo premuto il tasto Trails eruotando la manopola Regen si regola il tempo del riverberoseparatamente
• Division: Regola la soglia di compressione, con il puntomedio come impostazione predefinita
• Mix: Regola il mix del riverbero. Di default il mix delriverbero viene gestito globalmente, insieme al mix del delay,dalla manopola Mix; tenendo premuto il tasto Trails e ruotandola manopola Mix si regola separatamente il mix del riverbero

Ripristinare le impostazioni

• Per ripristinare le impostazioni di default, premerecontemporaneamente i tasti ECHO 2 e TRAILS per cinque secondi: ilLED principale lampeggerà a ripristino avvenuto

Operazioni avanzate

• Footswitch: bypass e tap tempo
• Di default, il footswitch attiva o disattiva il pedale inmodalità True Bypass. Quando la modalità Trails è attiva, ilpedale lavora in Buffered Bypass
• Il footswitch può essere utilizzato come uno switch tap perimpostare il tempo dell’echo principale. Tenere premuto per unsecondo per attivare la modalità tap tempo. Lo switch torneràalla funzione on/off dopo 5 secondi dall’ultimo tap o tenendonuovamente premuto lo switch per un secondo

Utilizzare un pedale di espressione per passare da unaconfigurazione a un’altra

Un pedale di espressione come il Dunlop DVP5 Volume X™8 può essereutilizzato per passare da una configurazione dei controlliall’altra. Innanzitutto, impostare lo switch CTR (sul lato sinistrodel pedale) sulla posizione TAP/EXP (sinistra). Quindi, collegareun cavo TRS dal pedale di espressione al jack CTR del JoshuaAmbient Echo. Tenere il pedale d’espressione nella posizione “puntagiù” e regolare le manopole per ottenere la configurazionedesiderata. Portare il bilanciere nella posizione “tallone giù” eregolare con impostazioni diverse. Spostando il bilanciere avanti eindietro si passa da un’impostazione all’altra con una transizionemorbida.

Utilizzare un tap tempo esterno per controllare il tempo deldelay

Può essere utilizzato un pedale tap tempo esterno per regolare iltempo degli echo. Per prima cosa, impostare lo switch CTR sullaposizione TAP/EXP (sinistra), poi collegare un cavo standard monodall’output del tap tempo al jack CTR del Joshua Ambient Echo.Mentre il Joshua Ambient Echo è acceso, battere il ritmo desideratosul tap tempo.

Freeze mode

Se si utilizza uno switch tap tempo esterno come descritto sopra,tenendo premuto lo switch del tap tempo si attiva la modalitàFreeze, congelando le linee di echo al massimo feedback impostato eimpedendo a qualsiasi nuovo segnale di attivare l’echo finché nonviene rilasciato lo switch.
Per far operare il pedale in modalità stereo, collegare un cavo TRSsplitter a Y dall’uscita OUTPUT del Joshua Ambient Echo agliingressi stereo scelti. Tenere premuto il pulsante ECHO 2 e ruotarela manopola VOICE in senso orario per selezionare la modalitàstereo output. I pulsanti ECHO 2 e TRAILS lampeggiano a conferma.Per operare in modalità stereo saranno necessari due amplificatori.Per tornare alla modalità mono output, seguire la stessa procedurae ruotare la manopola VOICE in senso antiorario. Il jack CTR puòessere utilizzato anche come uscita audio per il canale destro.Posizionare lo switch CTR a destra e collegare un cavo perstrumento dal jack CTR del Joshua Ambient Echo a un’uscitaseparata. Il collegamento ad anello sull’uscita OUT saràsilenziato.

Caratteristiche

• Impedenza in ingresso: 1 MΩ
• Impedenza in uscita: 100 Ω
• Livello massimo di input: +5dBV
• Rumore di fondo: -97dBV
• Assorbimento di corrente:300mA
• Alimentazione: 9V CC
